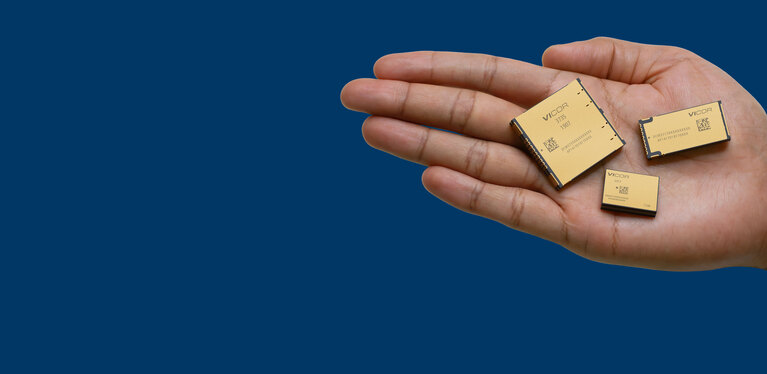

48V電力供給への移行を スムーズに
高電力密度
高効率
熱管理が容易
並列接続して数kWに対応
48V電力供給ネットワークに最適な
高性能電源モジュール
電力供給ネットワーク全体に対応するソリューション
Vicor の 48Vエコシステムは 高性能の電源モジュール で形成されており、高電圧を48Vバスに変換して下流の負荷へ給電するまでの、完全な電力供給ネットワーク を構築することができます。従来の12V負荷に対応するモジュールもあり、48Vアーキテクチャへスムーズに移行することができます。
12Vと48Vの両方へ対応
Vicorのレギュレータタイプのコンバータと電圧変換比固定のコンバータを使うことで、数十年にわたり12Vアーキテクチャに最適化されてきたシステムを再設計する負担を減らし、本質的に高効率である48V電力供給へスムーズに移行することができます。
48Vから12V、または12Vから48Vへ変換する電源モジュール
大電力に対応 48V→12V
非絶縁 レギュレータ
入力電圧: 40 – 60V
出力電圧: 10 – 2.5V
出力電力: 最大 2kW
ピーク効率: 96.5%
36.7 x 17.3 x 5.2mm 他
双方向変換 48V ⇔ 12V
非絶縁 電圧変換比固定
入力電圧: 36 – 60V
出力電圧: 7.2 – 15.3V
出力電流: 最大2400W
効率: 98%以上
23 x 17 x 5.2mm 他
小型 48V → 12V
非絶縁 レギュレータ
入力電圧: 12V (8 – 18V), 24V (8 – 42V), 48V (30 – 60V)
出力電圧: 2.2-16V
出力電流: 最大22A
ピーク効率: 98%
10.0 x 10.0 x 2.56mm 他
アプリケーション例
高性能コンピューティング (HPC)
VicorのNBMとDCMを使うことで、データセンターのインフラが48Vへ移行する際に、既存の12Vボードへの給電にフレキシブルに対応できます。NBMは双方向変換ができるので、12Vのインフラに最新のGPUを組込むことも可能です。
オートモーティブ
VicorのDCMとNBMを使うことで、電動車に広く使われている既存の12Vシステムを再設計する際のリスクとスケジュールの制約がなくなり、高効率の48Vアーキテクチャによるイノベーションを起こすことができます。
バッテリー試験
VicorのDCMを使い電力変換することで、従来の12Vバスで駆動するセルモニタやセルバランスの制御ユニットへ給電が可能です。48Vアーキテクチャへの移行が簡単・スムーズに実現し、サイズ、重量、効率の面で大きなメリットが得られます。
