Vicor 电源模块可为当前系留无人机增加有效载荷并降低损耗

Dragonfly Pictures 公司 (DPI) 系留多旋翼无人机非常适合执行需要原地悬停的空中任务。它们的长系线将它们连接到一个基站，可连续供电，使其能够在空中停留数小时甚至几天。

然而，这些系线可承受的重量或阻力相当大。系线重量每增加一点，无人机的有效载荷就会减少一点。为了解决这个问题，设计人员使用两种不同的方法来减轻系线质量：一种方法是用轻量级合成材料来制造系线，而另一种方法则是在基站使用高电压/小电流供电，以最大限度缩小系线导体的尺寸，随后在无人机上进行降压转换。

要了解使用高压电源的优势，您需要考虑通过长系线供电会因长系线的电阻而产生传输损耗。此外，粗系线较重，会导致更大的阻力。因此，要最大限度提高有效载荷，您可以通过缩小系线粗细来降低阻力（重量）。

为了优化系留无人机的供电网络 (PDN)，最大限度降低配电损耗，最好在系线上传输高压电，并在无人机内部顶部执行电源转换。

使用高压 DC，可减少在系线中的电流 (I = P/V)，因此可以使用直径更小的线缆来降低I²R损耗。通过系线传输高压电源（400V 以上），然后使用高效率的固定比率转换器针对负载进行降压转换，正在迅速成为系留无人机供电的最佳实践（图 2）。

将通信性能提高 4 倍

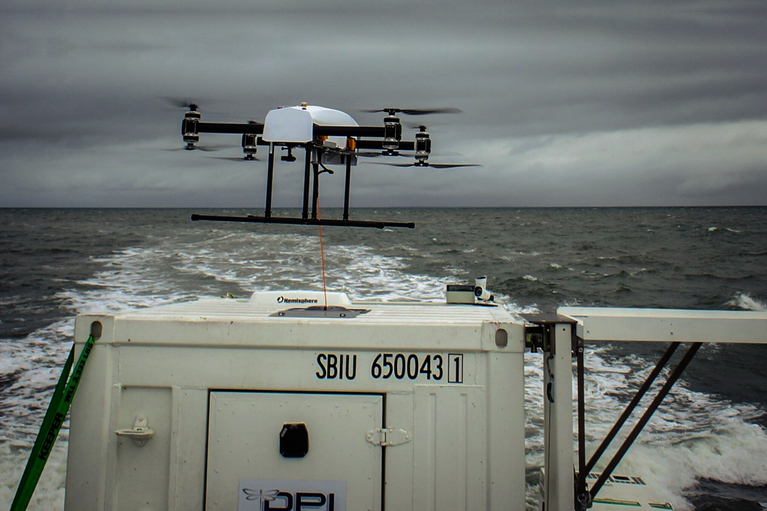

DPI 无人机系统对 PDN 进行了创新，可提供高性能的无人多旋翼空中中继 (UMAR)。UMAR 是一种系留无人机，可将 15 磅的有效载荷（如通信天线等）吊至 500 多英尺的空中。通过将天线悬浮在空中 ，UMAR 系统可将舰船无线电直线对传式连接 从 8 英里扩大到 30 英里范围内，从而可将通信范围扩大近 4 倍。该系统的设计可承受 0 到 120°F 的极端温度，而且支持 400 多小时的不间断工作时间及操作。

UMAR 的功耗为 8 到 10kW，所有这些均可通过系线提供。DPI 通过 Vicor 高压 BCM® VIA 模块将通过系线送上来的 800V 电源降压转换为 50V。8 个 BCM 为 UMAR 的 8 个独立转子供电，可在并联的转子之间共享电源实现冗余。另外一个机载超高电压 BCM 可为航空电子设备、自动驾驶仪以及有效载荷供电。

适用于恶劣环境的DPI 供电网络

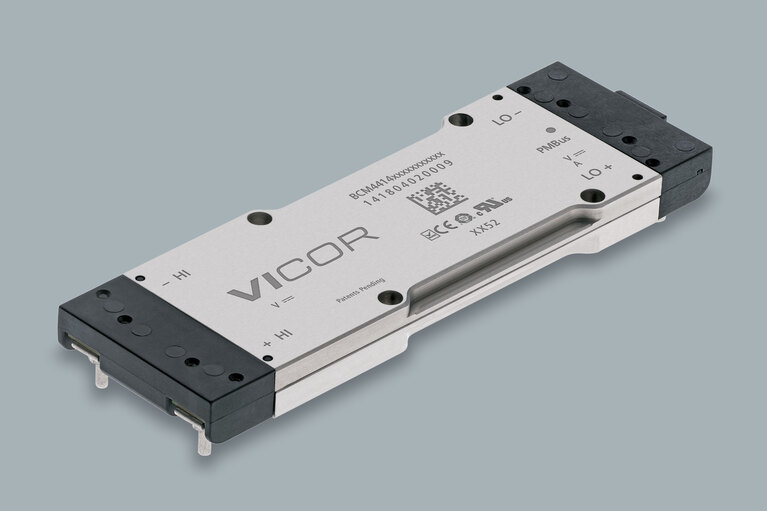

UHV BCM4414 模块是固定比率 DC-DC 转换器，提供 98% 的高效率转换、高达 776W/in³ 的功率密度以及集成型 EMI 滤波，测量尺寸只有 4.35×1.40×0.37 英寸（110.55×35.54×9.40 毫米），同时仍保持了可扩展设计。

这些模块采用防水铝外壳封装以防止进水，还采用支持双面散热的架构，可安装在主机 PCB 中。当无人机在主船上时，由散热管和散热器组成的系统提供被动散热；当它在空中时，旋转的转子则可提供额外的主动散热。

低压侧参考 PMBus 兼容型遥测控制接口可提供对故障监控以及其它遥测功能的访问 。这种 PMBus® 功能使 UMAR 运营商能实时监控系统温度、电压和电流，这些信息在炎热的气候条件下尤其有价值。

此外，超高电压还可在 VIA™ 封装外部提供一个小型伴生滤波器参考设计，其可降低传导的 EMI 强度，最大限度降低电气噪声，从而可在无人机和主机/辅助船之间实现清晰的 RF 通信。

DPI 系留无人机在实际操作条件下进行了广泛的测试，目前已经完全达到美国海军在航海及海洋环境中用于情报、监控与侦察 (ISR)、通信与视频应用的标准。
